系統運作架構

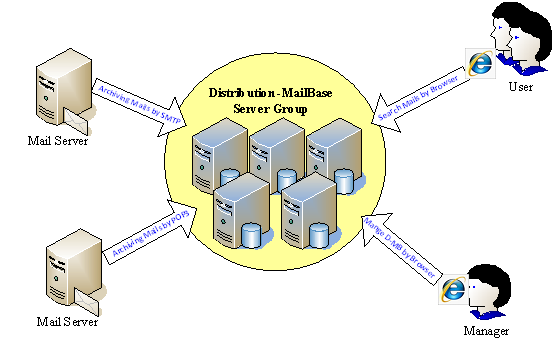

多台 MailCloud 郵件歸檔備份服務 主機可形成服務器群組,郵件服務器整合的方式與採用單台MailCloud 郵件歸檔備份服務 的方式相同,使用者及管理者可透過單一 WEB UI 來進行多台 MailCloud 郵件歸檔備份服務 歸檔資料的檢索。如下圖所示:
一般使用者可針對個別 MailCloud 郵件歸檔備份服務 索引與查詢伺服器(Query/Index Worker)進行個人歸檔郵件資料檢索。

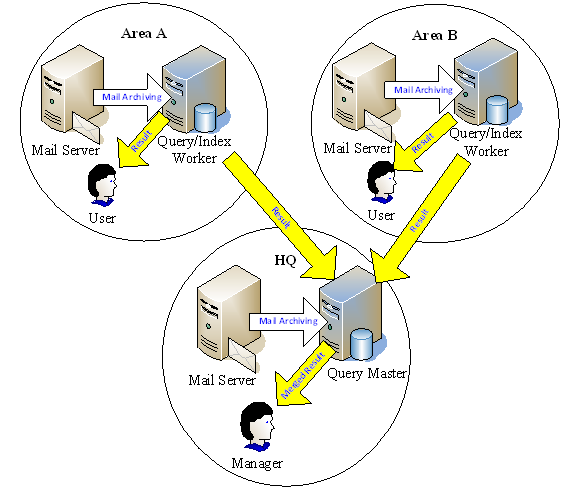

管理/稽核人員可透過查詢中控伺服器(Query Master)進行多主機資料檢索,透過分散方式能達到高效能大範圍的資料檢索目的。如下圖所示:
伺服器類型說明
MailCloud 郵件歸檔備份服務多伺服器模式區分為四種角色類型,每台主機皆可擔任某一身分或多重身份,各種伺服器的說明如下表:
伺服器身分名稱 |
說明 |
叢集資料同步伺服器 (Group Facilitator) |
進行多主機架構的主機角色分配及各項參數的管理。 |
索引與查詢伺服器 (Query/Index Worker) |
進行資料索引的工作,並可提供本機索引庫的資料檢索。 |
信件備份路由伺服器 (Mail Dispatcher) |
分配來源資料給指定的索引主機達到資料分流,亦可設定為複本方式遞送,進行資料的多主機備援。 |
查詢中控伺服器 (Query Master) |
提供使用者可進行多台主機的同步資料檢索。 |

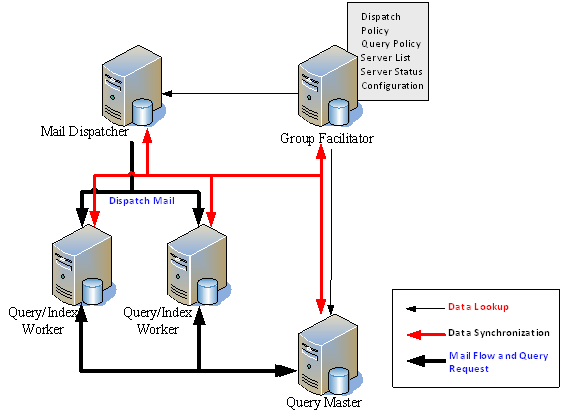

主機角色分配如下圖所示:
